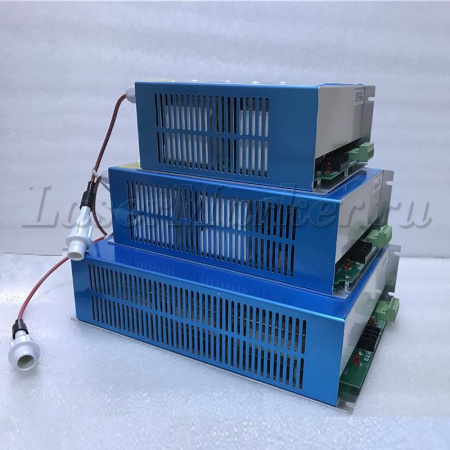

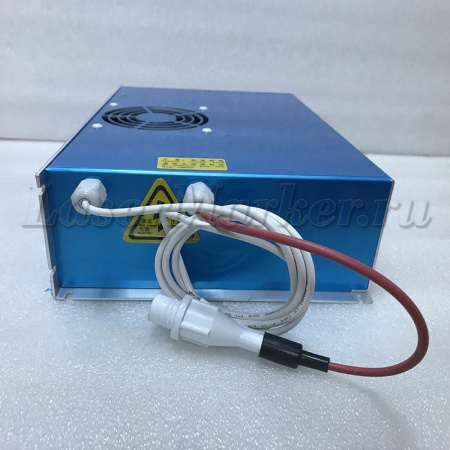

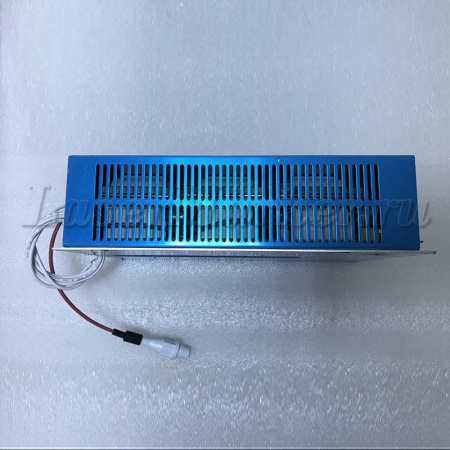

Блок высокого напряжения HY-DY20 предназначен для лазерно-гравировального оборудования. Главной задачей блока высокого напряжения HY-DY20 является обеспечение правильной работы лазерного излучателя. Блок розжига необходим для преобразования электрического напряжения в более высокое, которое необходимо для генерации лазерного луча.
Для безукоризненной и стабильной работы лазерной трубки и блока розжига, необходимо обязательно использовать блок розжига и лазерную трубку с одинаковой номинальной мощностью. При установки блока розжига и лазерной трубки с разной номинальной мощностью-это приводит к возникновению неисправности лазерного излучателя. В связи с чем, обязательно проверяйте совместимость данных комплектующих перед их установкой!
| HY-DY20 блок розжига лазерной трубки | ||
| ВХОД | Входящее напряжение | AC 220±10% Вт |
| Частота | 50 HZ | |
| МАХ потребляемая мощность | 550 W | |
| МАХ сила тока | 3.5 A | |
| ВЫХОД | MAX напряжение | DC 50 KV |
| МАХ сила тока | DC 38 MA | |
| ЭФФЕКТИВНОСТЬ | ≥ 90% (полной загрузке) | |
| РЕСУРС | ≥ 10 000 ЧАСОВ | |
| ВРЕМЯ ОТКЛИКА | = 1 мс | |
| РАБОЧАЯ ТЕМПЕРАТУРА | Окружающая температура -10+40 °С Влажность ≤ 90% | |
| ОХЛАЖДЕНИЕ | воздушная встроенная | |
| ВЕС | 3,15 кг | |
| ГАБАРИТНЫЕ РАЗМЕРЫ | 315*200*86 mm | |
ОСНОВНЫЕ ФУНКЦИИ
1.Безтоковая полу мостовая схема мягкого переключения. Высокая эффективность и быстрый отклик. Соответствует различным производителям лазерных трубок.
2. Простое управление портом, сигналы уровня ТТL могут управлять запуском/остановкой лазера.
3. Светодиод подключения датчика протока воды.
4. Светодиод показывающий подачу напряжения на лазерную трубку.
5. Регулировка мощности лазера: ввод аналогового сигнала от 0В до 5В, также можно выводить сигнал ШИМ
6.Функция защиты от обрыва цепи. Защита блока розжига при повреждениях лазерной трубки.
7. Заводские испытания: Каждый блок проходит испытание при температуре 60 С в течении 12 часов при максимальной нагрузке. 500 раз по 7 секунд включение/выключение.
| БЛОК РОЗЖИГА ЛАЗЕРНОЙ ТРУБКИ | |||
| МОДЕЛЬ | ДИАПАЗОН МОЩНОСТИ | ТРУБКА | ВЕС |
| HY-T60 | 60-70W | RECI W1; LASEA 1200CL | 2.1 кг |
| HY-T80 | 60-80W | RECI W1,Т1; LASEA 1200CL | 2.5 кг |
| HY-TA100 | 80-100W | RECI W1,W2,Т2; LASEA F2,F4 | 2.9 кг |
| HY-TA150 | 130-150W | RECI W4,W6,Т4бТ6; LASEA F4,F6 | 4.2 кг |

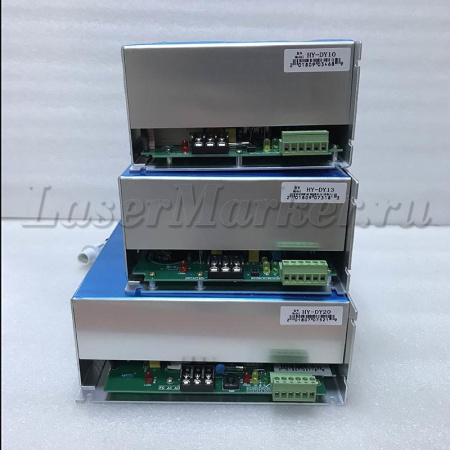

| HY-DY10 | 60-80W | RECI W1,T1; LASEA 1200CL,F2 | 1.7 кг |
| HY-DY13 | 90-120W | RECI W1,W2 LASEA F2,F4 | 2.1 кг |
| HY-DY20 | 130-150W | RECI W4,W6,T2,T4; LASEA F4,F6 | 3.15 кг |
| Z-80 | 60-90W | RECI W1,T1; LASEA 1200CL, F2 | 2.2 кг |
| Z-100 | 100-130W | RECI W1,W2,T2,T4; LASEA F2,F4 | 2.5 кг |
| Z-150 | 150-180W | RECI W4,W6,T6; LASEA F4,F6 | 3.2 кг |
| С80W | 60-90W | RECI W1,T1; LASEA 1200CL, F2 | 3.0 кг |
| C150W | 100-150W | RECI W4,W6,T4,T6; LASEA F4,F6 | 4.6 кг |
| MYJG-60W | 60-70W | RECI W1; LASEA 1200CL | 2.1 кг |
| MYJG-80W | 60-80W | RECI W1,Т1; LASEA 1200CL | 2.8 кг |
| MYJG-100W | 80-100W | RECI W1,W2,Т2; LASEA F2,F4 | 3.6 кг |
| MYJG-150W | 130-150W | RECI W4,W6,Т4бТ6; LASEA F4,F6 | 3.6 кг |
Габаритные размеры
Схема подключения
Регулировка силы тока
