DSP контроллер – электронное устройство управления для оперативной обработки и буферизации данных со встроенным цифровым сигнальным процессором (DSP - от англ. digital signal processor). Контроллер DSP предназначен для эффективного управления приводами электродвигателей фрезерного станка с ЧПУ посредством передаваемых импульсов. В зависимости от способа установки и исполнения контроллера предоставлена возможность управления станком с помощью:
- встроенной системы с графическим монитором, клавиатурой и функциональными кнопками

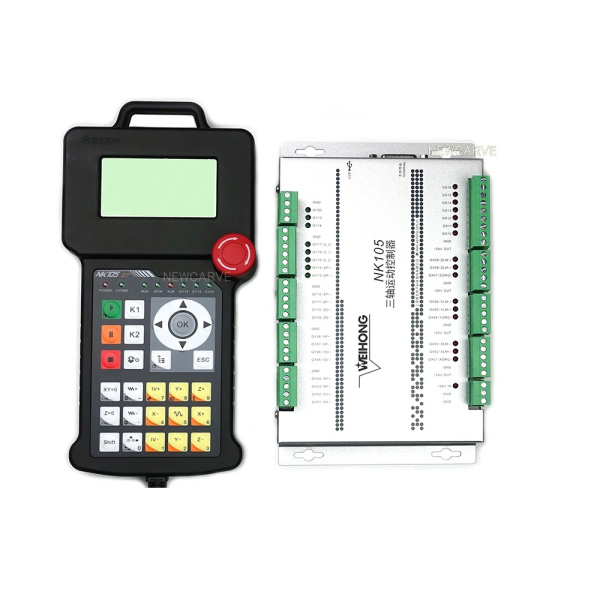

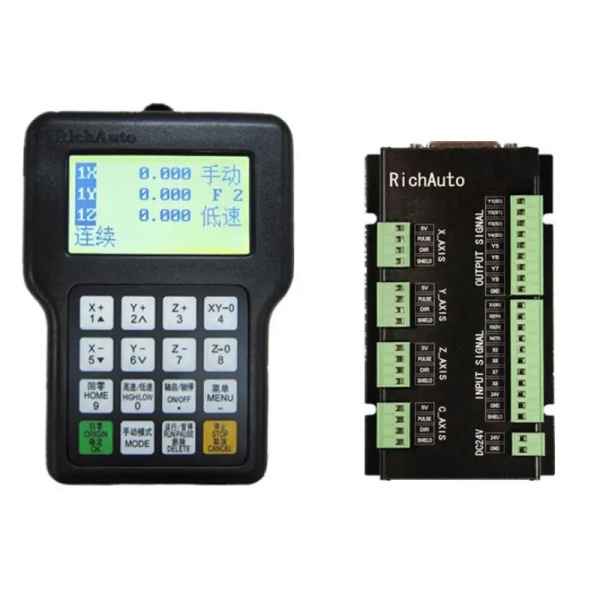

- периферийного самостоятельного DSP контроллера в виде компактного пульта с графическим дисплеем, функциональными кнопками управления и интерфейсом для подключения к внешним устройствам;

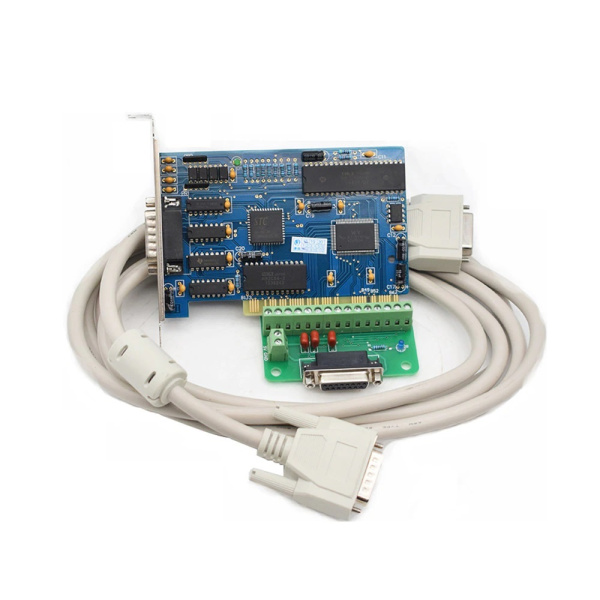

- встроенной в персональный компьютер системы управления, состоящей из DSP-PCI платы и комплекта программного обеспечения.
Базовые возможности DSP контроллера
Автоматическое управление приводами электродвигателей станка происходит при поступлении специальных сигналов от DSP контроллера. Система управления считывает данные для преобразования программных кодов в сигналы управления из энергонезависимой встроенной памяти контроллера или внешнего накопительного flash-устройства. Электропитание контроллера осуществляется при подключении станку через кабель или при помощи USB интерфейса через персональный компьютер. Кнопочный блок управления пульта DSP контроллера позволяет автономно выполнять следующие операции:
- прямой и обратный ход приводных электродвигателей;
- управление частотой вращения шпиндельного вала;
- установка нулевых значений по осям;
- возврат к позиции HOME (к нулевым значениям оборудования);
- запуск, остановка и временное прерывание исполняющих программ;
- доступ к сервисному меню настроек;
- редактирование и удаление данных.
Система управления, встроенная в DSP контроллер, оперирует стандартными HPGL-3D и G-кодами, которые позволяют создавать алгоритмы работы станка в среде наиболее популярных программных пакетов (MasterCAM, Pro-E, ArtCam, AlphaCam и другие).
