Виды и предназначение фокусирующих линз для лазерных станков CO2 с ЧПУ
В лазерных станках CO2 фокусирующая линза играет ключевую роль, направляя лазерный луч от источника к обрабатываемой поверхности. Она отвечает за окончательное фокусирование луча и формирование зоны каустики, которая позволяет выполнять точные разрезы и гравировку.
Основные параметры фокусирующей линзы:
|
|
Линза помогает достичь минимальной ширины реза и позволяет обрабатывать материалы максимальной допустимой толщины. Длина зоны каустики напрямую зависит от мощности лазерной трубки: стандартно каждые 10 Вт позволяют прорезать 1 мм материала. Например, для резки фанеры толщиной 10 мм потребуется трубка мощностью не менее 100 Вт.
Разновидности фокусирующих линз
Линзы различаются по следующим параметрам:
- Материал
- Фокусное расстояние
- Диаметр
Линзы для CO2-лазеров часто покрываются материалами, такими как арсенид галлия (GaAs) и селенид цинка (ZnSe).
|

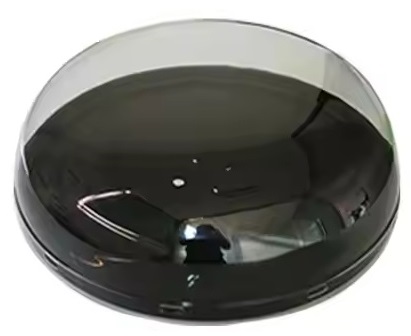

Линзы GaAs обладают зелено-металлическим оттенком и высокой устойчивостью к механическим воздействиям. Благодаря прочности покрытия, их часто применяют в условиях, где на линзу могут попадать пыль или абразивные частицы. Эти линзы устойчивы к ручной чистке, долговечны, но дороже. |
|
|
Линзы ZnSe обладают жёлто-оранжевым оттенком и прозрачностью. Они отличаются точностью и минимальным поглощением луча. Эти линзы также удобны для своевременного обслуживания, так как загрязнения на них видны, что позволяет избежать потери мощности лазера. |
Фокусное расстояние
Фокусное расстояние линз разделяет их на несколько категорий:
- Короткофокусные линзы (f до 40 мм) — подходят для тонких и детализированных гравировок.
- Среднефокусные линзы (f от 40 до 75 мм) — универсальный вариант для резки и гравировки.
- Длиннофокусные линзы (f более 75 мм) — идеальны для обработки более толстых материалов.
Принцип подбора фокусного расстояния следующий: при уменьшении фокуса уменьшается и диаметр луча, что позволяет получить более тонкий рез. Для более точной гравировки стоит выбрать короткофокусную линзу, для работы с толстыми материалами — длиннофокусную. Универсальными являются среднефокусные линзы и часто поставляются в комплекте с CO2-станками.
Диаметр линзы
Диаметр линзы для CO2-станков варьируется от 12 до 30 мм и зависит от мощности лазера и размера станка. Поскольку луч лазера расширяется на пути между зеркалами, для более длинных путей требуется линза большего диаметра. Например:
- Если расстояние между зеркалами менее 50 см, подойдут линзы диаметром до 20 мм.
- При расстоянии до 180 см лучше использовать линзы диаметром 20 мм.
- Если расстояние превышает 180 см, потребуется линза диаметром 25–30 мм.
Рекомендации по выбору линзы
Правильно подобранная линза улучшит качество работы на CO2-станке, обеспечит точность резки и гравировки. Регулярная чистка и бережное обращение с линзой продлят срок её службы и сохранят высокую эффективность лазера.
За более подробной информацией вы можете обратиться к нашим специалистам по телефону +7 (499) 938 89 98 или написать нам на почту domiru@yandex.ru. Мы всегда рады помочь!
