Часто задаваемые вопросы по шаговым двигателям (FAQ)

1. Что такое шаговый двигатель и как он работает?

Шаговый двигатель - это электромеханическое устройство, которое преобразует электрические импульсы в механические перемещения. Он получил своё название от того, что его вращение происходит путём пошагового перемещения (шаг за шагом) в ответ на последовательные импульсы электрического тока.

Шаговый двигатель состоит из статора (неподвижной части) и ротора (вращающейся части), в которых расположены электромагниты и зубчатые роторы соответственно. Ротор может вращаться на определённый угол в зависимости от числа импульсов, подаваемых на статор.

Существует несколько типов шаговых двигателей, но наиболее распространены два из них: шаговые двигатели с постоянными магнитами и релуктивные шаговые двигатели. В первом случае ротор имеет постоянные магниты, а статор управляется обмотками, создающими магнитные поля для перемещения ротора. Во втором случае ротор и статор содержат полюсные элементы, и перемещение происходит за счёт изменения магнитного сопротивления воздушного зазора между ними.

Управление шаговым двигателем осуществляется через последовательную подачу импульсов электрического тока на обмотки статора. Путём изменения частоты и последовательности этих импульсов можно контролировать скорость и направление вращения ротора.

2. Каковы основные преимущества использования шаговых двигателей?

Шаговые двигатели представляют собой электромеханические устройства, обладающие несколькими преимуществами. Их простота управления позволяет легко контролировать скорость, направление и точность перемещения без сложных обратных связей. Благодаря отличной точности позиционирования они находят применение в задачах, требующих высокой точности и надёжности. Шаговые двигатели не требуют датчиков обратной связи для определения положения, что снижает затраты и упрощает систему управления. Они обладают высоким крутящим моментом на низких скоростях и имеют простую, надёжную конструкцию без щеток, что обеспечивает долговечность. Низкая стоимость делает шаговые двигатели привлекательным выбором для различных автоматизированных систем, таких как 3D-принтеры, ЧПУ-станки, робототехника и другие.

3. Какие разновидности шаговых двигателей существуют?

Шаговые двигатели могут быть классифицированы по различным критериям, таким как количество фаз, тип обмоток, количество проводов и способ управления. Вот основные типы шаговых двигателей:

По количеству фаз:

• Двухфазные (двухшаговые) шаговые двигатели.
• Трехфазные (трехшаговые) шаговые двигатели.
• Четырехфазные (четырехшаговые) шаговые двигатели.

• Биполярные шаговые двигатели.
• Униполярные шаговые двигатели.

• Четырехпроводные (четырехфазные) шаговые двигатели.
• Пятипроводные униполярные шаговые двигатели.
• Шестипроводные униполярные шаговые двигатели.

• Открытые петли (Open Loop): Простейший способ управления, когда контроллер посылает шаговые импульсы без обратной связи о фактическом положении двигателя.
• Закрытые петли (Closed Loop): Этот тип использует обратную связь от энкодера или другого датчика, чтобы компенсировать ошибки и гарантировать точность позиционирования.
• Гибридные системы: Комбинация открытой и закрытой петли, обеспечивающая лучшую производительность и точность.

Каждый тип шагового двигателя имеет свои преимущества и недостатки, и выбор конкретного типа зависит от требований вашего приложения, бюджета и конкретных технических параметров.

4. Как выбрать правильный шаговый двигатель для моего проекта?

При выборе шагового двигателя важно учитывать несколько факторов. Сначала определите требования вашего проекта, включая крутящий момент, скорость, точность позиционирования и максимальную нагрузку. Затем изучите различные типы шаговых двигателей, такие как шаговые двигатели с постоянными магнитами, релуктивные и гибридные, и оцените их соответствие вашим требованиям. Учитывайте также окружающие условия, бюджет проекта и возможность консультации с экспертом в данной области. Принятие обоснованного решения обеспечит успешную реализацию вашего проекта с участием шагового двигателя.

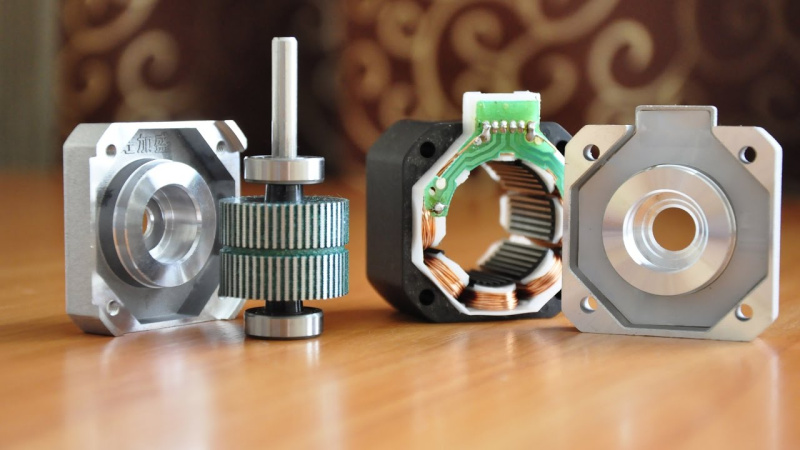

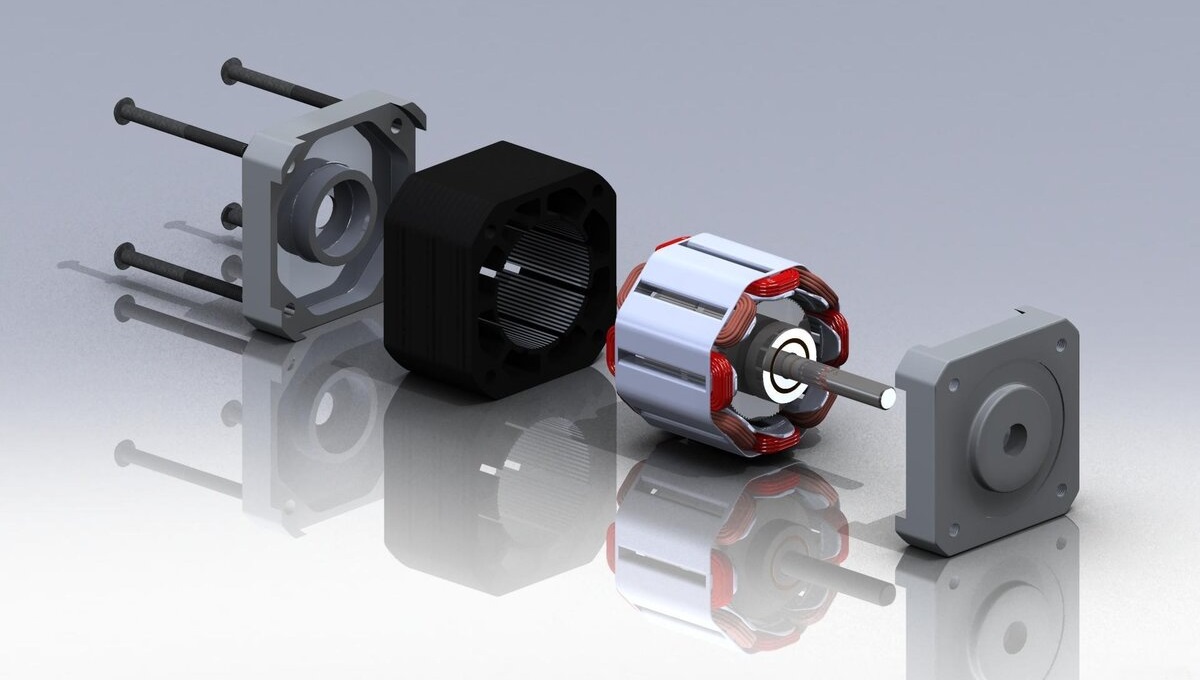

5. Как устроен шаговый двигатель изнутри?

Внутреннее устройство шагового двигателя представляет собой сложную систему компонентов, которые работают в синхронизированном режиме для преобразования электрической энергии в механическое движение. Оно включает в себя ротор, который является вращающейся частью, и статор, который является неподвижной. Ротор может содержать постоянные магниты или полюсные элементы, а статор содержит обмотки или магнитные элементы, создающие магнитные поля. В зависимости от конструкции, в шаговом двигателе также могут присутствовать шестеренки, зубчатые колёса и датчики обратной связи. Все эти компоненты работают вместе, чтобы обеспечить точное управление движением и вращение ротора в шаговом режиме в ответ на подаваемые импульсы электрического тока.

6. На какой минимальный угол может повернуться шаговый двигатель?

Минимальный угол, на который может повернуться шаговый двигатель, зависит от его конструкции и разрешающей способности. В большинстве случаев шаговые двигатели могут поворачиваться на определенный фиксированный угол, который называется углом шага. Этот угол обычно указывается в спецификациях двигателя и зависит от его типа и размера.

Наиболее распространённые шаговые двигатели имеют углы шага, такие как 1.8 градуса (200 шагов на оборот) или 0.9 градуса (400 шагов на оборот). Однако существуют и шаговые двигатели с более мелкими углами шага, например, 0.72 градуса (500 шагов на оборот) или даже 0.36 градуса (1000 шагов на оборот).

Это означает, что шаговый двигатель может поворачиваться на указанный угол при подаче одного шагового импульса. Однако с помощью специальных контроллеров или драйверов шагового двигателя, который способен дробить шаги, возможно поворачиваться на ещё более мелкие углы.

7. Какие существуют программы для работы с шаговыми двигателями?

Конечно, существует разнообразие программных решений для управления шаговыми двигателями, которые могут применяться как для точного перемещения на заданный шаг, так и для трехмерных приложений. Они обеспечивают возможность управления от одного до шести шаговых двигателей одновременно. Примеры таких программ включают MACH3, LinuxCNC, Turbocnc и NC Studio.

8. Что представляет собой драйвер для управления шаговым двигателем?

Драйвер управления шаговым двигателем представляет собой важное электронное устройство, которое играет ключевую роль в управлении работой шагового двигателя. Он преобразует сигналы управления, поступающие от контроллера или компьютера, в сигналы, которые могут эффективно управлять движением шагового двигателя. Драйверы обычно работают в сочетании с микроконтроллерами или другими устройствами управления, позволяя точно контролировать скорость, направление и положение двигателя. Они также могут обеспечивать функции защиты от перегрева, перегрузки и короткого замыкания, чтобы предотвратить повреждение оборудования. В зависимости от требований проекта, драйверы могут поддерживать различные режимы работы, включая микрошаговую поддержку для более плавного и точного движения.

9. Какие факторы могут привести к перегреву шагового двигателя и как этого избежать?

Если ваш шаговый двигатель перегревается, в первую очередь стоит проверить нагрузку, которую он несет, чтобы убедиться, что она соответствует его спецификациям. Перегрев может быть вызван работой слишком тяжелой нагрузки. Также стоит проверить настройку тока, который поступает на двигатель - слишком высокий ток может быть причиной перегрева. Удостоверьтесь, что двигатель обеспечен достаточным охлаждением, и при необходимости добавьте дополнительные радиаторы или вентиляторы. Проверьте также состояние обмоток и проводки на наличие повреждений, так как это может привести к повышенному сопротивлению и, как следствие, к перегреву. При необходимости уменьшите частоту шагов, чтобы снизить нагрузку на двигатель. Если проблема не исчезает, возможно, потребуется обратиться за помощью к специалисту для более детальной диагностики и решения проблемы.

10. Как решить проблему постоянного пропуска шагов у шагового двигателя?

Если шаговый двигатель постоянно пропускает шаги, есть несколько шагов, которые можно предпринять для решения этой проблемы:

• Проверьте механическую часть: Убедитесь, что механическая система, в которую встроен шаговый двигатель, исправна и надежно собрана. Проверьте наличие заеданий, трения или любых других проблем, которые могут мешать движению.
• Проверьте подачу питания: Убедитесь, что шаговой двигатель получает достаточное питание. Проверьте источник питания, кабели и контакты на наличие проблем.
• Проверьте настройки драйвера: Проверьте параметры настройки драйвера шагового двигателя, такие как ток, микрошаги и частота шаговых импульсов. Неправильные настройки могут привести к пропускам шагов.
• Устраните электромагнитные помехи: Иногда электромагнитные помехи от других электрических устройств могут влиять на работу шагового двигателя. Попробуйте изолировать систему от источников помех или используйте экранированные кабели.
• Проверьте программное обеспечение: Проверьте правильность программирования и настройки вашего управляющего программного обеспечения. Убедитесь, что сигналы управления, такие как STEP и DIR, поступают в нужной последовательности и с правильной частотой.
