Установка и подключение лазерной трубки

В этой статье раскрывается основная информация об установке лазерной трубки на станки для обработки полимерных материалов и мягких металлов. Последовательная инструкция позволит грамотно подключить основной элемент для получения высококачественного реза без деформаций материала и снижения качества шва.

Устройство лазерной трубки

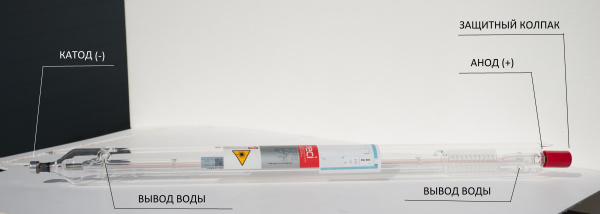

Основной компонент режущих станков с активной CO2 средой состоит из охлаждающей трубки, внутри которой расположен основной элемент для генерации луча. С каждой стороны имеются штуцера для подачи и вывода охлаждающей жидкости. Именно от их правильного подключения и установки на 90% зависит правильность работы лазера.

Инструкция по подключению

Подключение лазерной трубки происходит с помощью С-образных элементов, которые имеются в режущем станке. Размеры посадочных отверстий – стандартны и всегда совпадают с типовыми моделями. Выходное отверстие направляется в сторону отражающего зеркала. Для предотвращения чрезмерной затяжки фиксаторов и исключения возможных вибраций при работе – необходимо использовать имеющиеся демпферные предохранители в виде резиновых вставок.

• Штуцер для подачи воды направляется строго вниз. Штуцер для выхода охлаждающей жидкости – вверх. Максимальное угловое отклонение не должно превышать 10-15°. При неправильном наклоне внутренняя колба может треснуть во время эксплуатации из-за невозможности выхода пузырьков воздуха. Как следствие – локальный перегрев и полный выход отпаянного излучателя из строя.
• После подключения штуцеров необходимо произвести регулировку скорости потока воды. Оптимальное значение – от 140-150 л/час. Для длинных трубок характерен быстрый нагрев воды во время прохода по рабочей зоне через два отверстия. При низком потоке вода успевает нагреваться и происходит локальный нагрев. Перед запуском важно проверить, чтобы подводящие и выводные трубки не перегибались, препятствуя быстрой циркуляции.
• Пайка контактов лазерной трубки к клеммам «+» и «-» выполняется согласно технического регламента. Обычно на всех моделях левый контакт соединяется с красным проводом, а правый – с синим. Качество пайки проверяется, а места соединения надежно изолируются.

Все эти действия применимы и при замене лазерной трубки. Стоит учитывать, что для оборудования, находящегося в эксплуатации, следует после отключения производить подключение нового элемента спустя 1-2 час. Делается это для обеспечения безопасности, позволяя исключить остаточное напряжение.
