Сравнение направляющих систем для станков

Сравнение направляющих систем для станков. Оценка преимуществ и недостатков каждого типа. Советы по выбору подходящего варианта.

Станки являются важной частью производственного процесса, и эффективность их работы часто зависит от выбора правильных направляющих. Существует несколько типов направляющих, каждый имеет свои плюсы и минусы. При выборе направляющих важно учесть различные параметры, такие как точность, износостойкость и стоимость. Рассмотрим три основных варианта.

Полированные валы

Наиболее востребованным типом выступают направляющие в виде полированных валов. Обычно их изготавливают из сплавов стали, с последующей закалкой в индукционной печи и шлифовкой поверхности.

Преимущества данного типа направляющих включают:

1. Простоту монтажа, так как для установки этого компонента достаточно всего лишь двух точек крепления к станине станка, что позволяет провести монтаж самостоятельно.

2. Доступность по стоимости.

3. Длительный срок службы.

4. Минимальное трение и высокая точность перемещения.


Недостатками этого варианта являются:

1. Провисание, которое зависит от размеров рабочего стола т.к. отсутствует фиксация на основании.

2. Могут изготавливаться из нетвердых металлов низкого качества.

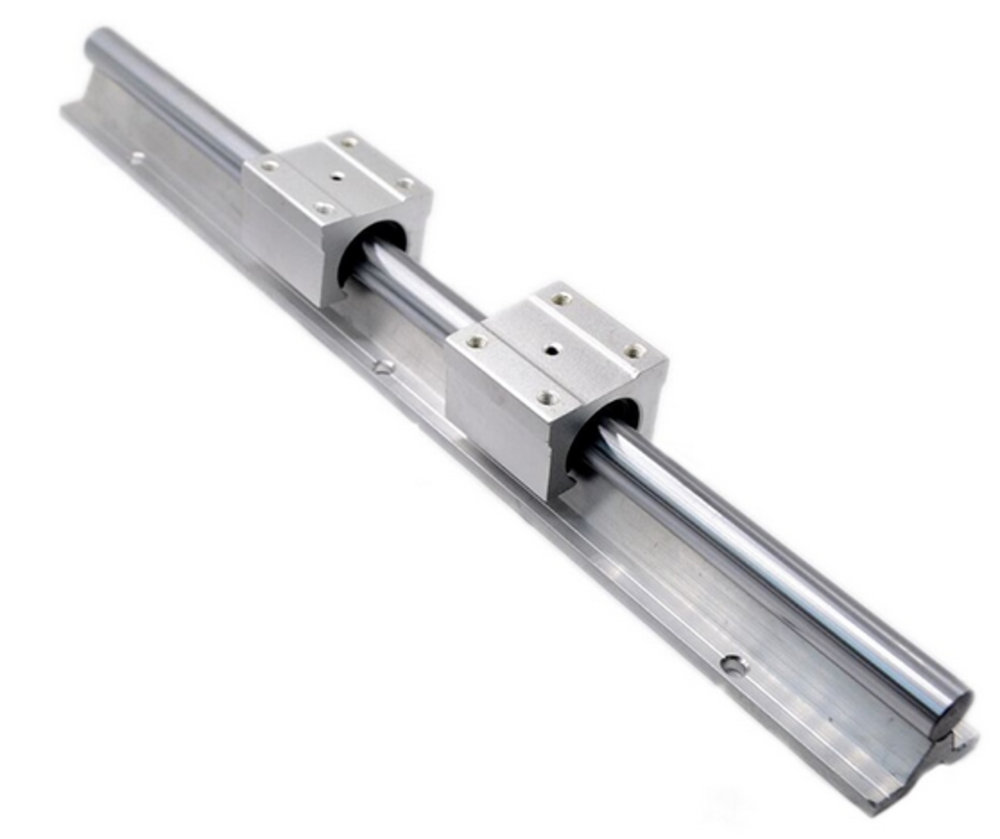

Валы на цилиндрических рельсах

Характеристика данного типа обладает своими особенностями. На протяжении всего изделия структурный узел поддерживается цилиндрическими рельсами. Такая конструкция предотвращает деформацию вала под воздействием силы его собственного веса и передвигающейся каретки, движущейся по рельсам.

1. Минимальный риск прогиба, даже на значительных участках.
2. Простое крепление к основанию станка с использованием специальных отверстий.

3. Высокая грузоподъемность.

4. Доступная цена.


Отрицательные стороны:

1. Ограниченный срок службы.

2. Значительный зазор во втулках.

3. Возможны отклонения в точности при использовании опорного вала на небольших станках с тяжелой кареткой.


Валы на цилиндрических рельсах

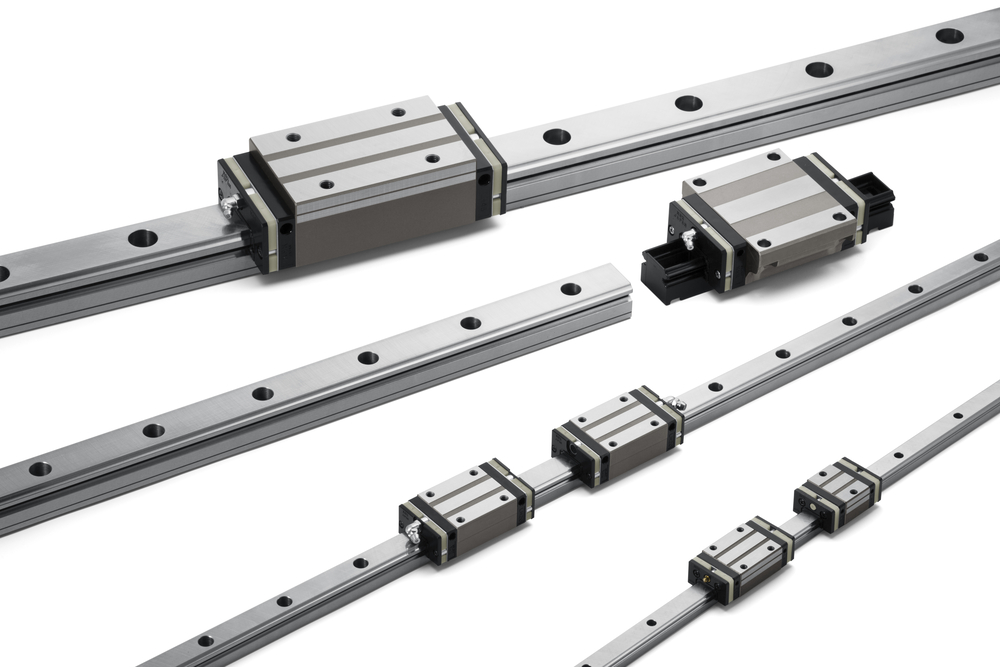

Применение профильных направляющих в станках с ЧПУ обеспечивает высокую точность в процессе изготовления конечных изделий. Эти направляющие, оснащенные специальными канавками для скольжения кареток, устанавливаются на станину оборудования. Этот вид направляющих отличается равномерным распределением нагрузки на каретку во время её передвижения.

В итоге, профильные направляющие имеют несколько преимуществ перед другими вариантами:

1. Точность перемещения портала по рельсам, обеспечивающая высокое качество конечного изделия.
2. Значительная грузоподъемность.

3. Отличная устойчивость к износу при активном использовании.

4. Минимальный люфт, который не влияет на качество обработки.


Отрицательные стороны:

1. Значительная сложность установки на станке.

2. Высокие затраты на узел.

3. Требования к высокому качеству конструкции (шероховатость, прямолинейность и прочее).

Подводя итог, можно сделать следующие выводы.

• При эксплуатации фрезерного станка длиной более метра предпочтительно применять профильные направляющие.
• Если вы обрабатываете мягкие материалы на станке с рабочей поверхностью менее 1 метра, то вполне подходят полированные валы и цилиндрические рельсы.
