Управление станком с ЧПУ — какую систему выбрать

Современное производство всё больше опирается на автоматизацию, и ключевую роль в этом играет технология числового программного управления. Сегодня фрезерные, токарные и гравировальные станки работают по цифровым алгоритмам, которые когда-то начал развивать Джон Т. Парсонс — создатель первой системы кодирования управляющих программ. Благодаря его идее станки теперь не требуют сложных механических перенастроек: все команды задаются программно, что повышает точность, скорость и повторяемость операций.

Как устроено управление ЧПУ

Любой станок с ЧПУ работает по трёхзвенной схеме:

1. Создание чертежа (CAD)


   На этом этапе формируется модель детали — плоская или трёхмерная. Для 2D обычно применяют CorelDRAW или AutoCAD, для 3D — SolidWorks, Autodesk Inventor, 3D Max или ZBrush. Результатом становятся файлы DXF, STL, STEP, DWG и другие.

2. Подготовка обработки (CAM)


   CAM-система анализирует чертёж и автоматически генерирует G-код — язык команд для станка. Здесь задаются скорости, шаги резания, последовательность операций. Для 2D часто выбирают Artcam или Vectric Aspire, для сложного 3D — PowerMILL, SolidCAM, MasterCAM.

3. Исполнение программы (CNC)


   Контроллер ЧПУ принимает G-код и управляет сервоприводами станка. Система следит за перемещениями по осям и корректирует процесс в реальном времени.

Лазерные станки работают проще: траектория формируется только в двух плоскостях, поэтому не требуется детальная проработка оси Z, что сокращает подготовительные этапы.

Критерии выбора системы CNC

При выборе системы управления важно учитывать скорость обработки, количество поддерживаемых осей, удобство интерфейса, требования к компьютеру и бюджет. Ниже рассмотрим наиболее популярные решения на рынке.

NCStudio

NCStudio — один из самых распространённых вариантов для фрезерных и гравировальных станков бюджетного класса.

Преимущества:

• интуитивный интерфейс, подходящий новичкам;
• быстрый монтаж и умеренные требования к ПК;
• низкая стоимость.

• более простая версия 5 ограничена тремя осями;
• рекомендуется выделять отдельный компьютер под управление;
• скорость перемещений меньше, чем у промышленных систем.

Последние поколения NCStudio (8 и 10) получили значительно более высокую скорость и поддержку до пяти осей, что делает систему более универсальной.

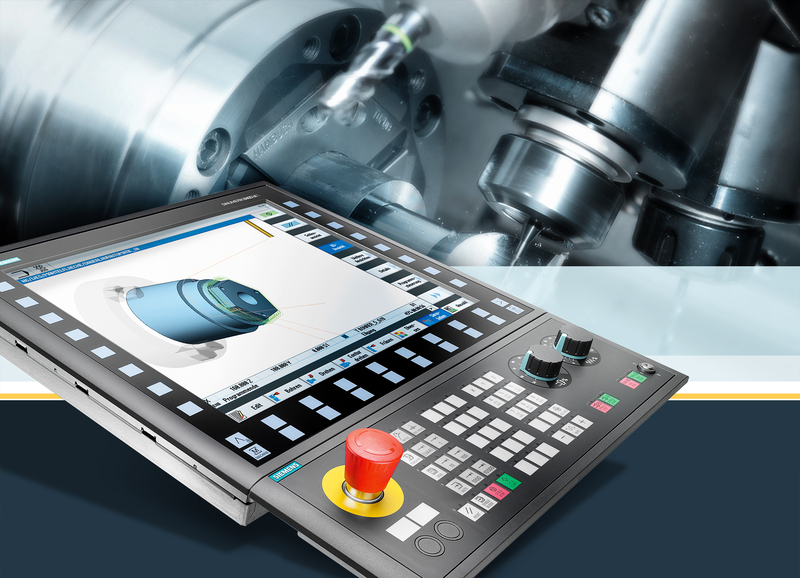

Siemens SINUMERIK

SINUMERIK — профессиональный комплекс, который используется на высокоточных станках и крупном производстве.

Плюсы:

• удобная визуализация траекторий и процессов;
• широкий функционал для сложных технологических операций;
• понятное управление даже для операторов с небольшим опытом.

• высокая стоимость оборудования и компонентов;
• необходимость регулярных обновлений и обслуживания специалистами.

Эта система оправдана на предприятиях, где важны стабильность, точность и долговременная эксплуатация оборудования.

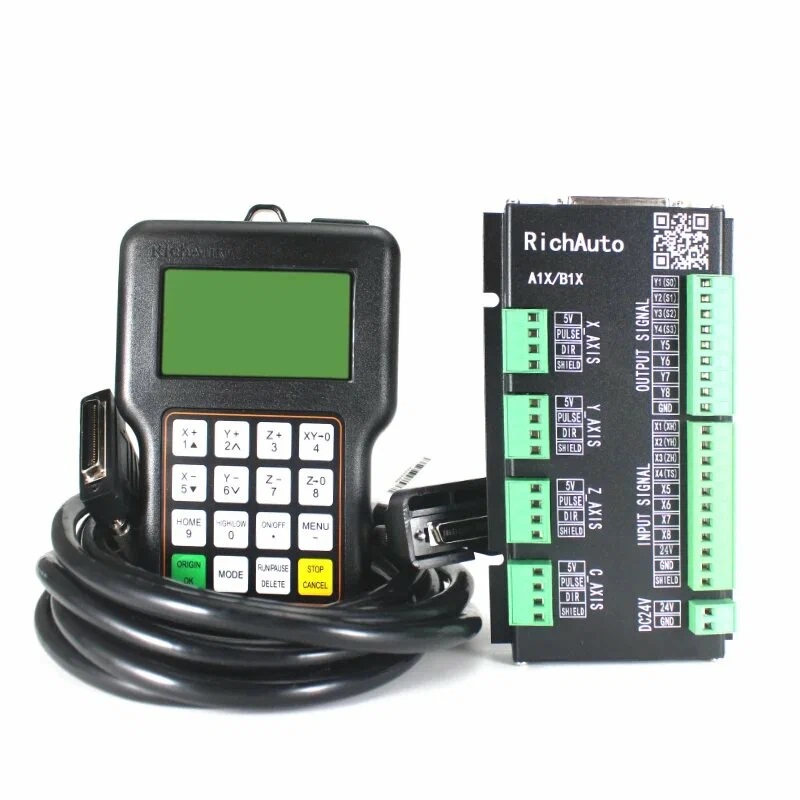

DSP-контроллеры Richauto

DSP-пульт — компактная автономная система, которая управляет станком без компьютера.

Преимущества:

• мобильность, простота подключения;
• возможность управления несколькими осями;
• хранение настроек и работа напрямую с флеш-накопителя.

• ограниченный объём памяти;
• отсутствие поддержки CAM-форматов — требуется предварительная обработка на ПК.

DSP-контроллер особенно удобен для мастерских, работающих с однотипными задачами и ценящих автономность.

Что выбрать в итоге

• Если вы только начинаете работать со станками или используете оборудование в небольшом производстве, NCStudio станет оптимальным выбором.
• Для сложных проектов, особенно в металлообработке, подойдёт Siemens SINUMERIK, обеспечивающий высокий уровень контроля и стабильности.
• Если важна мобильность и простота управления, лучшим вариантом станет DSP-пульт.

Помимо перечисленных систем, на рынке востребованы Mach3, HEIDENHAIN, Mitsubishi и Fagor — они также заслуживают внимания в зависимости от задач.

Грамотно подобранная система управления — это не просто удобство оператора. Это стабильное качество продукции, экономия времени и уверенность в том, что станок выполнит работу точно по заданному алгоритму.
