Фрезерные станки с ЧПУ предназначены для обработки сложных форм, плоских и трехмерных поверхностей заготовок. Конструкция этих станков аналогична традиционным фрезерным станкам, но отличается в том, что они автоматизируют перемещения узлов при формовке. Структура портальных станков с ЧПУ в значительной степени схожа. Можно условно разделить фрезерный портальный станок с ЧПУ на следующие компоненты.

Рабочий стол

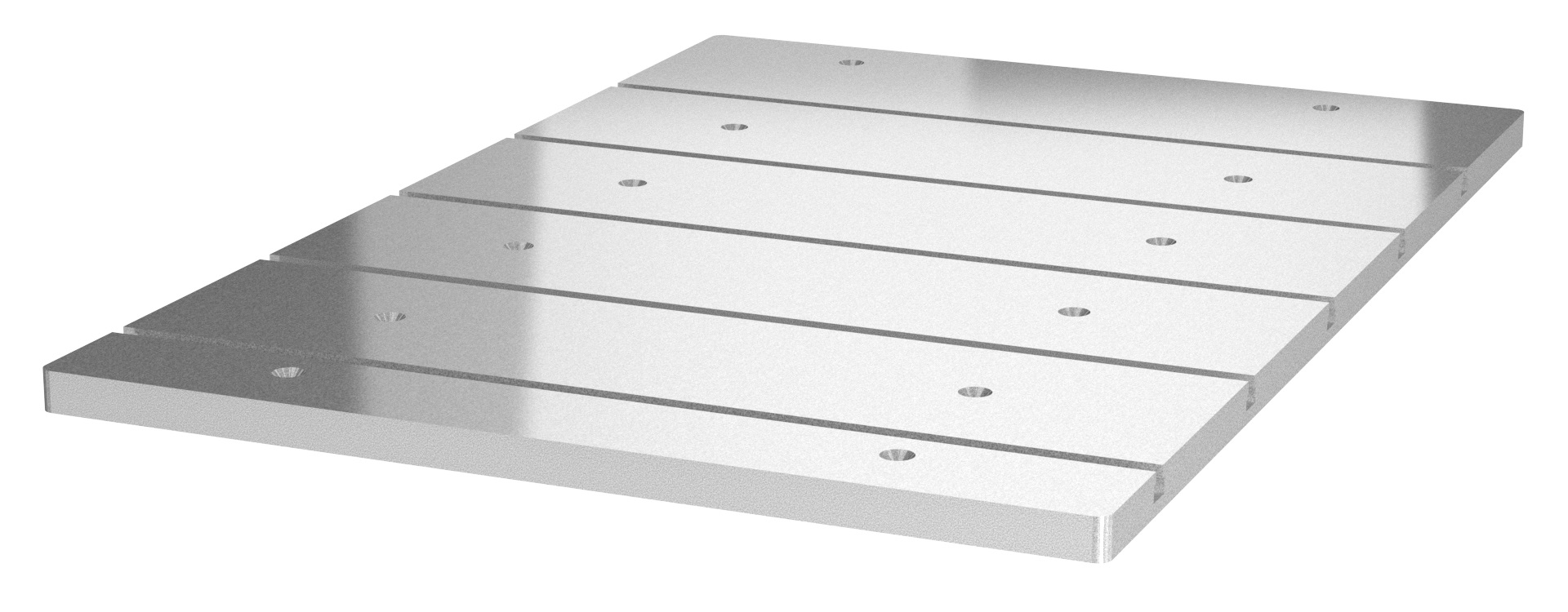

Рабочий стол для станка с ЧПУ представляет собой фундаментальный компонент, определяющий эффективность и точность обработки материалов. Он выполняет роль платформы, на которой закрепляются и обрабатываются заготовки. Материал, из которого изготовлен стол, может варьироваться от чугуна до алюминия в зависимости от требований к прочности и типа обрабатываемого материала.
Размеры и габариты рабочего стола имеют ключевое значение, определяя максимальные размеры заготовок, которые можно обработать на станке. Это также влияет на общую производительность и функциональность ЧПУ станка.
Важным аспектом является тип крепления на столе, включая различные механизмы для закрепления заготовок, такие как зажимные приспособления или вакуумные системы. Эти механизмы обеспечивают стабильность и надежность фиксации материала в процессе обработки. Некоторые ЧПУ станки оборудованы столами с подвижными элементами, такими как поворотные или наклонные части. Это обеспечивает более гибкий доступ к обрабатываемой поверхности и расширяет возможности обработки.
Стол должен обеспечивать высокую точность и плоскость. Некоторые модели оснащены системами автоматической компенсации неровностей, обеспечивая поддержание требуемых геометрических параметров в процессе работы.
Дополнительные технологические возможности, такие как системы охлаждения, сбора стружки или интегрированные системы маркировки, могут дополнять функциональность и повышать эффективность рабочего стола на ЧПУ станке.

Двигатель

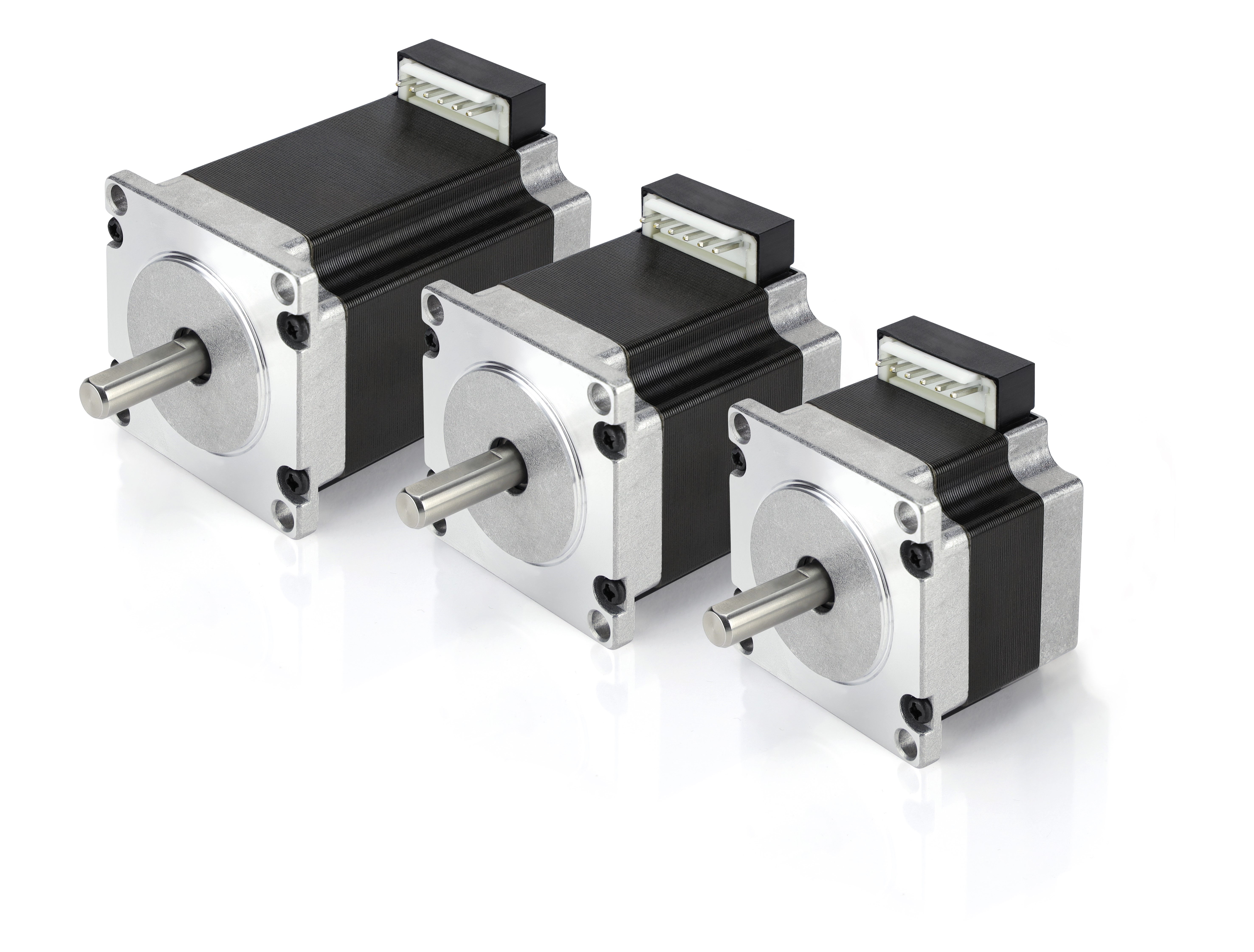

Двигатели в системе ЧПУ станка являются неотъемлемой частью, играя ключевую роль в обеспечении точности и эффективности обработки материала. Один из распространенных типов двигателей - шаговые двигатели - позволяет точное позиционирование инструмента или стола, перемещаясь на определенное количество шагов в ответ на электрические импульсы от контроллера.

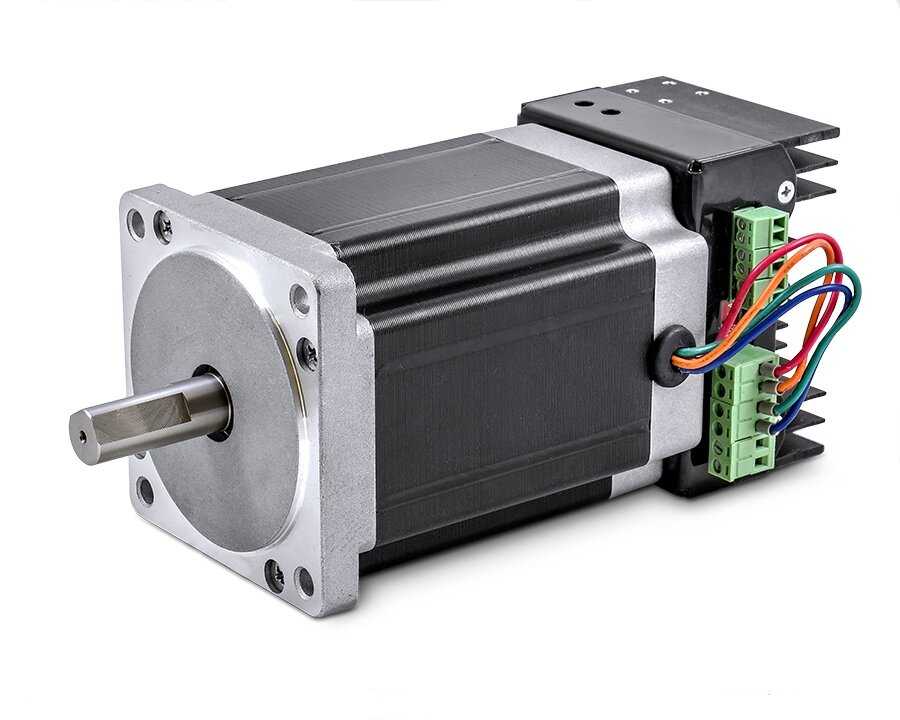

Серводвигатели, в свою очередь, обеспечивают более плавное и динамичное движение, используя обратную связь об ошибках положения. Энкодеры, интегрированные в серводвигатели, предоставляют контроллеру информацию о фактическом положении двигателя, улучшая точность.
Линейные двигатели предоставляют прямолинейное движение вдоль линии, обеспечивая высокую точность и быстродействие. Гидравлические и пневматические системы могут использоваться в тяжелых и высокоэффективных приложениях, обеспечивая высокую мощность.
Моторы постоянного тока (DC) и переменного тока (AC) могут быть применены в зависимости от требований. Они могут быть оборудованы различными системами управления, позволяя регулировать скорость и напряжение для оптимальной производительности.
Приводы с червячными передачами и шестеренчатые передачи обеспечивают эффективную передачу движения от двигателя к инструменту или столу, а также могут регулировать обороты и крутящий момент. Таким образом, разнообразие типов двигателей и их характеристики подчеркивают важность выбора и настройки этих компонентов для оптимальной производительности ЧПУ станка.

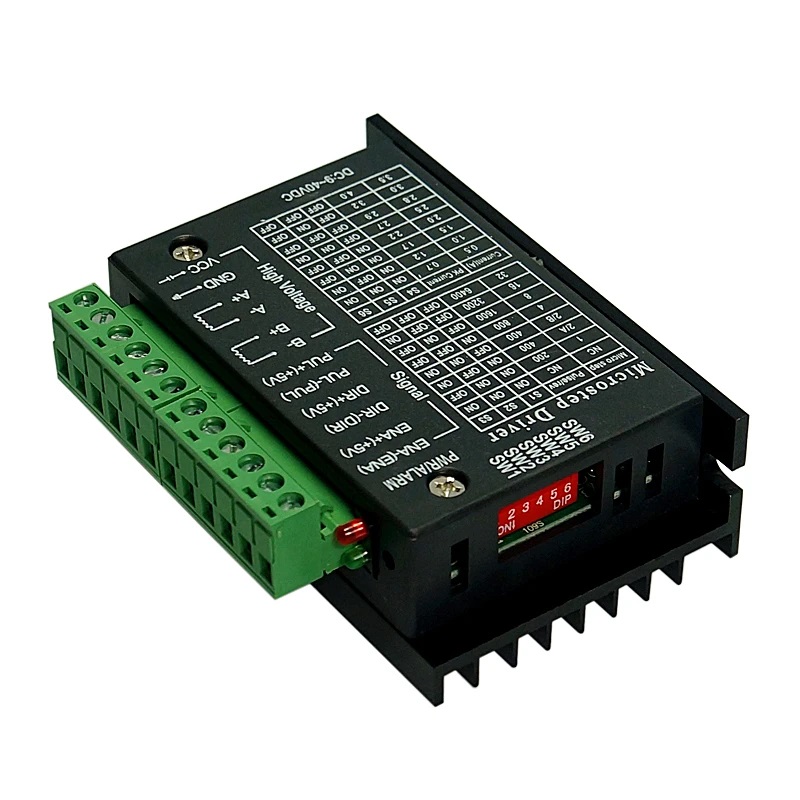

Драйверы

Драйверы для двигателей в системе ЧПУ станка являются неотъемлемой частью, обеспечивая точное и управляемое движение. Один из важнейших аспектов - поддержка микрошагового режима, который позволяет двигателям перемещаться с высокой точностью, разделяя шаги на более мелкие подразделения. Это особенно важно для предотвращения вибраций и обеспечения точного позиционирования инструмента или стола.
Драйверы также предоставляют возможность настройки тока и напряжения, обеспечивая оптимальное электропитание для двигателей в соответствии с требованиями конкретного процесса обработки. Они также оборудованы защитой от перегрева и перегрузки, предотвращая повреждение двигателей в экстремальных условиях.
Интерфейсы управления, такие как шаговые и направляющие входы, а также различные интерфейсы связи с контроллером, обеспечивают гибкость в управлении двигателями. Электроника защиты от шумов и интерференции также включена в драйверы для минимизации влияния внешних помех на работу системы.
Дополнительно, драйверы обеспечивают поддержку для разных типов двигателей, таких как шаговые, серводвигатели или линейные двигатели, обеспечивая оптимальное взаимодействие и управление каждым из них. Возможность настройки различных параметров, таких как ускорение, торможение и скорость движения, позволяет оптимизировать производительность ЧПУ станка под конкретные требования и задачи.

Направляющие

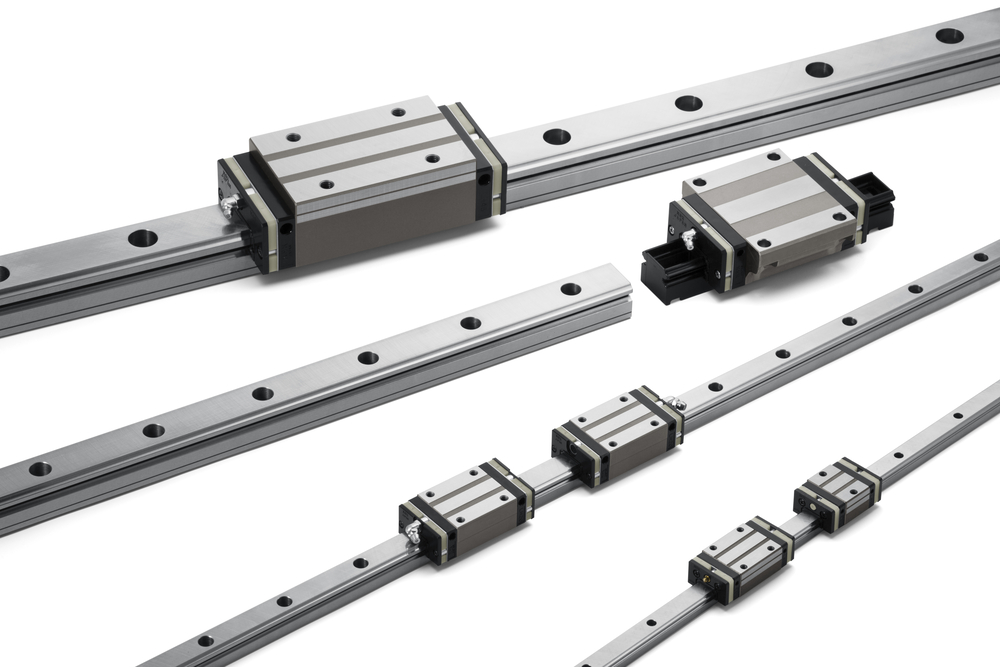

Направляющие для ЧПУ станка представляют собой неотъемлемый компонент, обеспечивающий точное и стабильное движение инструмента или стола в процессе обработки материала. Существует несколько типов направляющих, включая линейные подшипники, направляющие рельсы, рельсовые системы и роликовые направляющие, каждый из которых подходит для определенных требований по нагрузке, скорости и точности.
Линейные подшипники, будь то подшипники скольжения или качения, обеспечивают надежное и плавное движение, что существенно для точной обработки. Направляющие рельсы и системы, являясь основой для передвижения, поддерживают стабильность и точность в движении инструмента.
Роликовые направляющие, с их роликами, обеспечивают более плавное движение и широко применяются в высокоскоростных или тяжелых приложениях. Материалы направляющих могут варьироваться от стали до нержавеющей стали и специализированных композитных материалов в зависимости от требований к прочности и среде эксплуатации.
Дополнительные характеристики, такие как системы смазки и механизмы компенсации износа, повышают надежность и продолжительность службы направляющих. Прецизионные направляющие применяются в высокоточных задачах, обеспечивая минимальные зазоры и высокую стабильность положения. В целом, эффективные направляющие являются ключевым звеном в обеспечении точности и стабильности движения, что критически важно для производства деталей с высокой точностью и качеством в процессе ЧПУ обработки.

Шпиндель

Шпиндель в системе ЧПУ станка представляет собой компонент, ответственный за вращение и движение инструмента при обработке материала. Типы шпинделей, такие как воздушные, водяные или водяно-воздушные охлаждаемые, а также шпиндели с внутренним охлаждением, выбираются в зависимости от требований к обрабатываемому материалу и характеристикам процесса.
Мощность и скорость шпинделей являются важными параметрами, влияющими на производительность и качество обработки. Эффективные системы охлаждения предотвращают перегрев шпинделя, обеспечивая стабильность и долгий срок службы. Конусность шпинделей определяет совместимость с различными видами инструментов, важных для разнообразных задач.
Прецизионные подшипники в конструкции шпинделей минимизируют вибрации, обеспечивая высокую точность обработки. Системы автоматической смазки и охлаждения способствуют оптимальной работе и дополнительно продлевают срок службы. Разнообразные системы крепления инструмента, включая автоматические и ручные зажимы, влияют на удобство смены инструмента и обеспечивают гибкость в процессе работы.
Шпиндель с контролем скорости и обратной связью дает возможность более точного регулирования параметров обработки, что важно для адаптации к различным условиям и задачам. Таким образом, шпиндель является не только механической частью станка, но и определяющим фактором его производительности и точности.

Заключение

В данной статье мы рассмотрели основные компоненты систем ЧПУ станка, начиная от стола и направляющих до двигателей, драйверов и шпинделей. Эти компоненты совместно играют ключевую роль в обеспечении точности, эффективности и производительности ЧПУ оборудования.
Каждый компонент, будь то двигатель, драйвер или шпиндель, имеет свои характеристики, которые взаимодействуют с другими для достижения оптимальных результатов. Важно учесть факторы, такие как мощность, скорость, системы охлаждения и смазки, чтобы обеспечить долговечность и высокую точность обработки.
Обзор компонентов ЧПУ станка позволяет лучше понять их взаимосвязь и влияние на конечный результат производственного процесса. Выбор правильных компонентов, а также их настройка и обслуживание, существенно влияют на эффективность работы ЧПУ станка и качество производимых изделий.
